Как рассчитать площадь крыши: необходимые замеры и формулы

Покупка материала для облицовки кровли – дело серьёзное и требует правильного расчёта, ведь это не то, что сбегать докупить недостающий рулон обоев при ремонте. Кровельный материал чаще всего габаритен и для него бывает проблемно организовать доставку.

Да и не факт, что в том же магазине удастся попасть на ту же партию товара - а другая может отличаться по цветовой тональности. На онлайн-калькуляторы, размещаемые на сайтах компаний, продающих кровельные покрытия, большой надежды в правильности расчёта нет. Погрешности возникают в связи с углом наклона, который зачастую не учитывается, а так же архитектурных сложностей «шапки» здания. Поэтому, планируя ехать за покупками, вы должны точно знать сами, как рассчитать площадь крыши.

Общие правила, которые нужно соблюдать при расчёте покрытия

Точные площади кровельных скатов нужно знать не только, чтобы правильно рассчитать количество покупаемого материала, но и объём работ, за который вам придётся платить при найме бригады. Размеры крыши, как и объёмы выполняемых на ней работ, всегда исчисляются в метрах квадратных. Разница только в том, что при покупке материала во внимание принимаются кое-какие поправки и коэффициенты.

Нюансы при расчете покрытия:

  1. Слуховое окно на кровле
Как рассчитать площадь крыши: необходимые замеры и формулы, изображение №1

Какой бы материал вы не покупали, при его расчёте во внимание всегда нужно брать полную площадь крыши согласно имеющемуся проекту (или своему расчёту).

Важно! При этом из неё нельзя вычитать площади, занимаемые надстройками: дымоходной трубой, слуховым или мансардным окном, мезонином. И даже наоборот, если их нужно облицевать этим же материалом, следует посчитать, сколько его уйдёт, и приплюсовать к общему количеству.

2. Длина кровельного ската

Как рассчитать площадь крыши: необходимые замеры и формулы, изображение №2

Замеряя параметры ската, необходимо помнить, что это размер не между коньком и точкой опоры на стену, а между коньком и самой крайней линией с учётом свеса.

3. Карнизное расположение водостока

Как рассчитать площадь крыши: необходимые замеры и формулы, изображение №3

При подсчёте материала имеет значение и расположение водосточного желобка. Если он находится не на стене, а на карнизе, то к площади ската прибавляется 7 см.

4. Кровельный парапет

Как рассчитать площадь крыши: необходимые замеры и формулы, изображение №4

Площадь стенок имеющихся на крыше парапетов, которые требуют покрытия тем же материалом, высчитываются отдельно.

5. Вертикальные фальцы на металлической кровле

Как рассчитать площадь крыши: необходимые замеры и формулы, изображение №5

При покрытии крыш стальным оцинкованным листом, обходы дымовых труб обычно выполняют путём устройства фальцев, заходящих на вертикальные поверхности. Их при замере площадей скатов учитывать не надо.

6. Примыкания кровли

Как рассчитать площадь крыши: необходимые замеры и формулы, изображение №6

Участки кровли в тех местах, где она примыкает к вертикальным конструкциям, отдельно учитывать не требуется.

Обратите внимание и на такой, очень важный нюанс. Когда крыша имеет чересчур сложную конфигурацию, что затрудняет процесс обмера, вычисление площади можно производить не по самим скатам, а по их проекции, с применением поправочных коэффициентов. Но для этого нужно знать точные параметры уклона.

Параметры уклона

Как рассчитать площадь крыши: необходимые замеры и формулы, изображение №7

Параметры крыши и их наименования

Как рассчитать площадь крыши: необходимые замеры и формулы, изображение №8

На заметку. Если у крыши имеется несколько участков, лежащих в разных горизонтах, но не соединяемых между собой материалом кровли, площадь каждого из них вычисляется отдельно.

Расчёт площадей традиционным способом

Теперь, когда общие требования и поправки оговорены, можно приступать непосредственно к подсчётам. Собственно, они сводятся к определению площади той или иной геометрической фигуры, которую и представляет собой любой скат. Принципы расчётов многие могут помнить из курса школьной геометрии, просто нужно правильно воспользоваться рулеткой да калькулятором.

Примыкания кровли

Как рассчитать площадь крыши: необходимые замеры и формулы, изображение №9

Скаты сложной конфигурации

Как рассчитать площадь крыши: необходимые замеры и формулы, изображение №10

Многоуровневая кровля

Как рассчитать площадь крыши: необходимые замеры и формулы, изображение №11

Пирамида и сферические элементы крыш

Как рассчитать площадь крыши: необходимые замеры и формулы, изображение №12

В зависимости от конфигурации крыши, вы чаще всего будете иметь дело с прямоугольником или параллелограммом, треугольниками или трапецией. Четырёхугольники неправильной формы всегда можно разбить на правильный прямоугольник и один или два треугольника, и высчитать каждый по отдельности. Тем, кто хорошо дружит с математикой, возможно, будет проще воспользоваться формулами, представленными на картинке снизу.

Формулы для определения площадей четырёхугольников

Как рассчитать площадь крыши: необходимые замеры и формулы, изображение №13

Прежде, чем вы приступите к непосредственным подсчётам, перед вами должен лежать уже готовый план и разрезы кровли с указанием горизонтальных и вертикальных размеров. Повезло тем, у кого имеется строительная документация, а при её отсутствии придётся лезть на крышу с помощником, вооружившись блокнотом с карандашом и рулеткой.

Разбираемся, в каком случае и что именно необходимо замерять, и как производить вычисления.

Как рассчитать площадь крыши: необходимые замеры и формулы, изображение №14

Кровля с одним скатом — или двумя одинаковыми

Если вы смогли замерить полную длину ската, который, как уже было сказано, составляет расстояние от конька до края свеса, то умножив результат на ширину, вы получите площадь. Как вариант, для определения длины ската можно использовать способ расчёта по проекции, для чего вам нужно знать два из трёх размеров треугольника, образуемого скатом. Формулы представлены ниже.

Скат кровли в разрезе

Как рассчитать площадь крыши: необходимые замеры и формулы, изображение №15

Формулы расчёта ската по проекции

Как рассчитать площадь крыши: необходимые замеры и формулы, изображение №16

При расчёте длины ската по проекции, не забывайте прибавить к итогу длину свеса. По тому же принципу можно просчитать и двухскатную крышу. Если скаты у неё одинаковые, достаточно вычислить площадь одного и удвоить результат.

Вальмовые и шатровые кровли

Особенность кровель вальмового типа состоит в том, что в ней нет прямоугольных скатов, а есть треугольники и трапеции. В шатровых крышах присутствуют только треугольники, так как конька в таких крышах нет, а накосные стропила соединяются в одной центральной точке. Поэтому принцип расчёта площадей одно- и двухскатных конструкций тут не применим.

Основные параметры вальмовых кровель

Как рассчитать площадь крыши: необходимые замеры и формулы, изображение №17

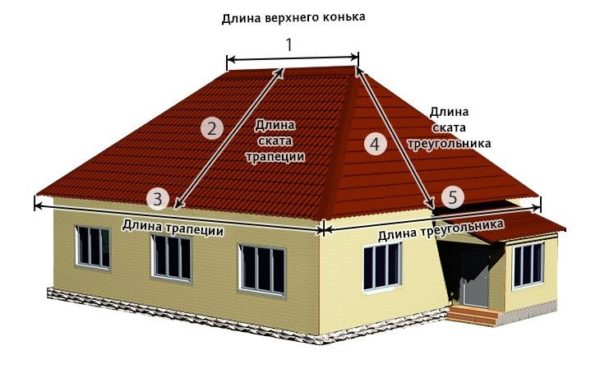

Что нужно замерить

Как рассчитать площадь крыши: необходимые замеры и формулы, изображение №18

Шатровые крыши

Как рассчитать площадь крыши: необходимые замеры и формулы, изображение №19

Ваша задача – рассчитать площадь каждого ската, отличающегося конфигурацией, по отдельности, используя соответствующие формулы. Для треугольников они одни, а для трапеций иные – причём, способов вычисления может быть несколько.

Формулы для треугольников

Как рассчитать площадь крыши: необходимые замеры и формулы, изображение №20

Если дом квадратный в плане, то у шатровой крыши все четыре ската будут равны. Если же такая крыша делается над ротондой (зданием со сферическими стенами), скатов с одинаковыми пропорциями может быть и 6. Поэтому, высчитав площадь одного, умножаете итог на 4 или 6.

Определить площадь трапециевидного ската можно тремя способами указанными на фото ниже.

Как рассчитать площадь крыши: необходимые замеры и формулы, изображение №21

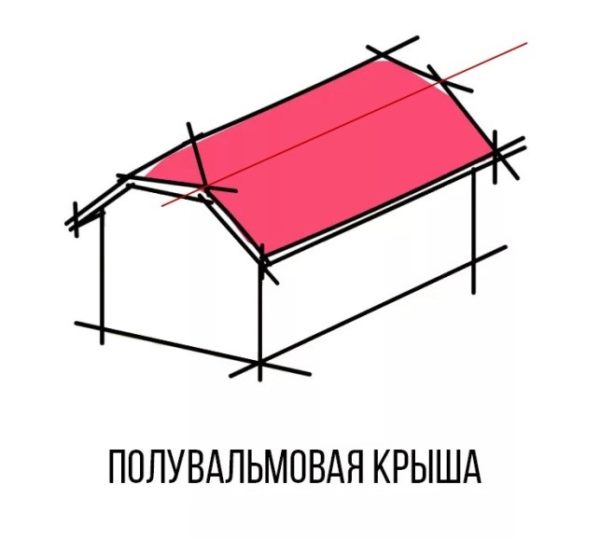

Крыши, чаще всего мансардные, могут иметь ещё и полувальмовую конструкцию. От вальмовых они отличаются тем, что из-за очень маленьких боковых треугольников, большие скаты имеют не трапецеидальную форму, а конфигурацию неправильного шестиугольника. Его площадь вычисляется путём разделения на две фигуры: прямоугольник и трапецию. На картинке это разделение показано красной линией.

Как рассчитать площадь крыши: необходимые замеры и формулы, изображение №22

Считайте площадь каждой фигуры отдельно, а потом суммируйте.

Крыши со сферическими конфигурациями

Наиболее эстетично с точки зрения архитектуры смотрятся комбинированные крыши, в которых есть элементы разной формы. В итоге они составляют покрытие довольно сложной конфигурации, каждый участок которого нужно высчитывать отдельно. В том числе, на крыше могут быть не только плоскости, но и сферические поверхности: конус или полусфера, которые обычно проектируются над закругляемыми стенами или пристройками в виде башенок.

Крыша в виде конуса

Как рассчитать площадь крыши: необходимые замеры и формулы, изображение №23

Комбинация скатов и купола

Как рассчитать площадь крыши: необходимые замеры и формулы, изображение №24

Крыши с полукруглыми элементами

Как рассчитать площадь крыши: необходимые замеры и формулы, изображение №25

В любом случае, расчёт их площади определяется так же по математическим формулам:

Как рассчитать площадь крыши: необходимые замеры и формулы, изображение №26

Площадь полусферы:

Как рассчитать площадь крыши: необходимые замеры и формулы, изображение №27

Заключение

Как видите, для определения площади любой геометрической фигуры имеется своя формула. И если крыша имеет сложную конфигурацию, в которой комбинируется несколько разных форм, нужно каждую рассчитать отдельно, а потом суммировать. В отсутствие проектной документации, конечный результат будет зависеть от правильности замеров и составления хотя бы простейшего эскиза. К этому нужно подойти очень ответственно, ведь что поделаешь: чертёж в строительстве – это главное.
